SMT貼片加工生產線需要哪些設備

發布日期:2023/03/22

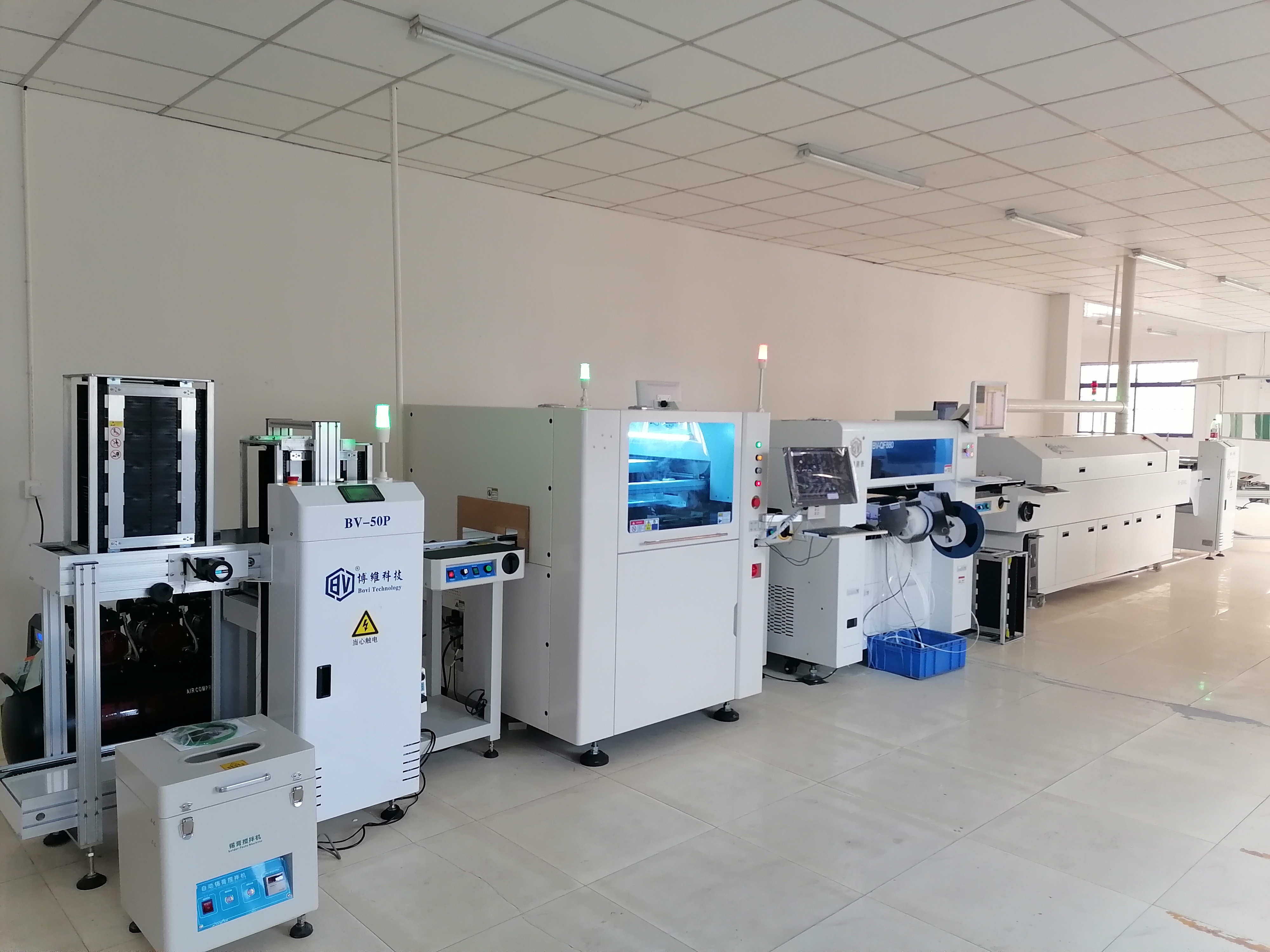

 配置一條全自動SMT生產線,除了最主要的貼片機,還有要與貼片機配套的九種重要設備,下面我們一起來看看還需要哪些設備:

一、錫膏攪拌機,錫膏攪拌機可以有效地將錫粉和助焊膏攪拌均勻。實現更完美的印刷和回流焊效果,省卻人力的同時也令這一作業標準化,當然,無需打開罐子也減少了吸收水汽的機會。



二、烤箱,用來必要的時候烘烤線路板用來去除線路板的水汽。



三、SMT上板機,用于PCB置于Rack(周轉箱)內自動送板。



四、錫膏印刷機,用于印刷PCB線路板錫膏,配置在貼片機的前面。



五、SPI錫膏測厚儀,用于錫膏印刷機之后,將印刷在PCB板上的錫膏(紅膠)厚度、面積、體積等分布測量出來的設備



六、回流焊爐,回流焊爐是SMT生產線后道工序,負責將已經貼裝好的PCB線路板和元器件的焊料融化后與主板粘結?;亓骱笭t同樣有很多品種,比如熱風回流焊爐、氮?dú)饣亓骱笭t、熱絲回流焊爐、熱氣回流焊爐、激光回流焊爐等,配置在貼片機的后面



七 、AOI檢測儀,用于貼片機之后,這種叫做焊前檢查,用于檢測元件焊接之前的貼裝不良,如電子元件的偏位、反向、缺件、反白、側立等不良;也可用于回流焊爐后面,這種叫做焊后檢測,檢測電子元器件回流焊爐之后的焊接不良,偏位、缺件、反向的再檢測和焊點的多           錫、少錫、空焊等不良。



八、SMT接駁臺,用來連線SMT生產設備中間的接駁裝置。



九、SMT下板機,主要用來接收存放回流焊接后的線路板。



SMT生產線分為全自動生產線和半自動生產線。如果企業想要形成一條完整的自動SMT生產線,貼片機是最重要的設備,其他九種設備也是不可或缺的。企業還可以根據需要配置其他一些設備。如SMT周邊設備(如:翻板機,跌板機,平行移栽機等)
